设备名称

100T结构疲劳试验系统

英文名称

100t structure fatigue test system

仪器类型

力学性能测试仪器

规格型号

PWS-1000

仪器类别

通用

生产厂商

杭州邦威机电控制工程有限公司

所在单位

黄淮学院建筑工程学院

联系人

宋老师、刘老师

联系电话

0396-2853226

电子邮箱

keyan@huanghuai.edu.cn

仪器地址

黄淮学院建工学院置地楼东楼结构实验室大厅

技术指标

1、作动器最大出力：静态±1000kN，动态±1000kN；

2、作动器活塞行程：±150mm；

3、试验力精度：优于±0.5%R.O，采用高精度载荷传感器测力；

4、位移精度：优于±0.5%R.O，采用高精度动态位移传感器；

5、试验空间（门式加载框架净空间）： 2000（宽）×6000（门式加载框架横梁底部距离地面净高）mm，长度不限。

6、试验频率：0.1～30Hz；

7、动态试验波形：正弦波、三角波、方波、梯形波、随机波，以及外部波形输入；

8、伺服液压源：额定压力：P=28MPa，最大流量：Q=200L/min。

主要功能

该系统可根据试验需要进行三角波、正弦波、随机波以及用户自行设计的各

种组合波形试验，可以进行金属结构件、混凝土结构件和模型的静态加载试

验和动态疲劳试验，主要用于检测构件和模型在不同受力状况下承载能力及

变形情况，以及疲劳性能等。

服务内容

对来样进行测试，可得到相应的测试参数。

用户须知

仪器设有专门仪器管理员，需要提前预约使用。

收费标准

协议收费

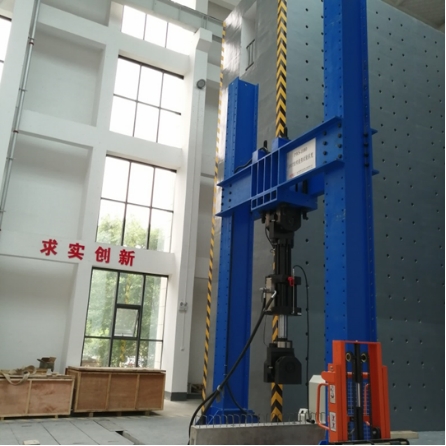

设备图片
